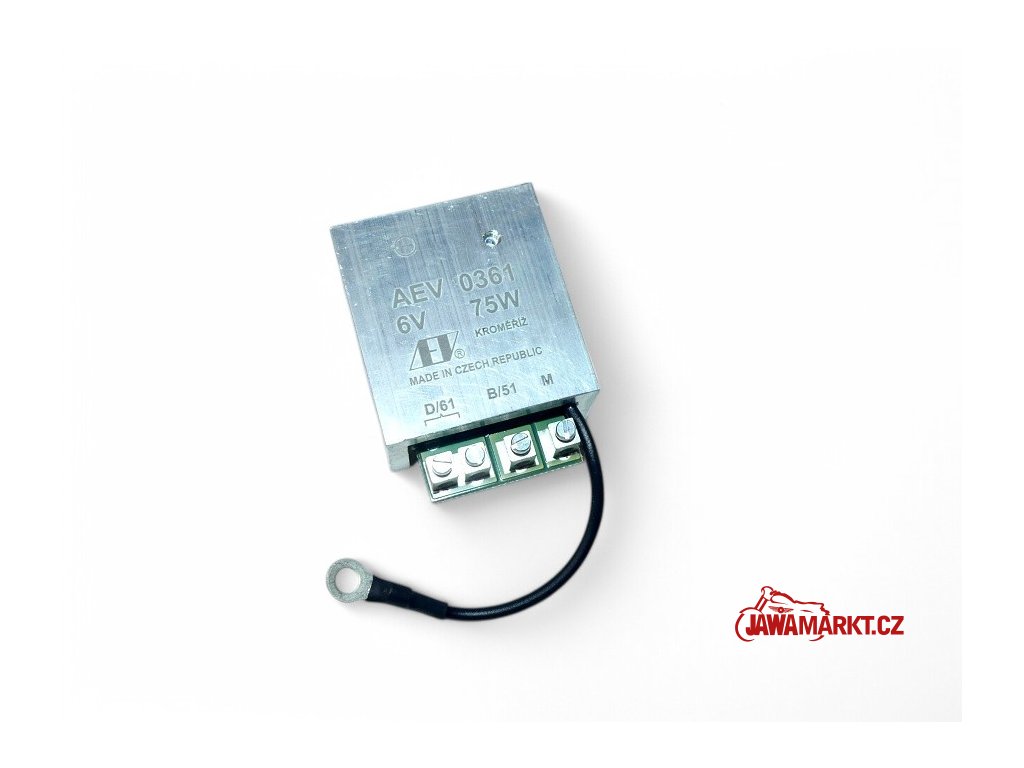

Regulátor AEV0361 je určený k regulaci derivačních dynam v zapojení s tzv. mínusovou regulací, kdy regulátor spíná budící vinutí dynama proti kostře a pro síť se jmenovitým napětím 6V, která je provozována s mínusovým pólem akumulátoru na kostře. Regulátor zajišťuje regulaci výstupního napětí dynama, jeho ochranu proti proudovému přetížení a funkci zpětného spínače, který odděluje akumulátor od dynama pro případ zpětného proudu z akumulátoru do dynama při stojícím motoru nebo při poruše dynama.
Technické parametry
Jmenovité napětí sítě
6V
Ukostřený pól akumulátoru
mínus
Typ regulace
mínusová
Regulované napětí dynama
7,3±0,1V
Jmenovitý výkon dynama
75W
Proudové omezení
11,0 A ±5%
Maximální hodnota budícího proudu
4A
Klidový proud
< 1mA/6,5V
Pracovní teplota
-20°C ÷ +90°C
Skladovací teplota
-40°C ÷ +100°C
Minimální odpor budícího vinutí
≥2Ω
